摘要:以馬來酸酐為單體，合成了無磷、非氮和有良好生物降解性能的綠色阻垢劑聚環氧琥珀酸(PESA)，得出最佳合成工藝條件、產品最佳阻垢作用的分子量范圍及紅外譜圖。產品在高堿高固水系具有優異的阻垢性能。
隨著人類環保意識日漸高漲，“綠色阻垢劑”的概念已被提出并成為21世紀水處理劑的發展方向〔1，2〕。我們所研究的聚環氧琥珀酸(PESA)就是一種具有無磷、非氮和生物降解性好并適用于高堿高固水系等特點的綠色阻垢劑。
60年代以來，有機膦酸緩蝕阻垢劑和共聚物阻垢劑一直是國內外阻垢研究開發的重點。60年代末到70年代初，聚丙烯酸和聚馬來酸的問世使冷卻水處理技術取得了突破性進展，并帶動了一系列含有多種基團的二元、三元甚至四元共聚物的開發。70年代后期出現的含磷聚合物，其分子中同時含有＝PO(OH)基和—COOH基，具有較好的阻垢能力并有一定的緩蝕作用，目前仍然受到關注。80年代，國外曾出現過含磺酸基團共聚物的開發熱潮。這些研究開發推動了水處理技術的發展，但其基本思路均未超出不同單體基團的搭配組合。PESA的研究開發突破了現有思路，在國外已經成為新的研究熱點〔1～3〕。國內尚未見開展此項工作的報道。
1實驗
1.1PESA的合成
以馬來酸酐為原料，首先用水和堿使之水解生成馬來酸鹽，再以CatA(過氧化物催化劑)和CatB(釩系催化劑)為催化劑進行環氧化反應，生成環氧琥珀酸，然后以CatC(稀土催化劑)為催化劑使之聚合，得PESA。所用藥品均為分析純?cè)噭庥盟疄槿ルx子水。
1.2阻垢率的測定
阻垢率測定采用EDTA滴定法。在500 mL玻璃瓶中加入一定量阻垢劑，250 mL一定濃度的NaHCO3溶液及250 mL一定濃度的CaCl2溶液，用NaOH將溶液pH值調節到預定值，于80 ℃條件下在恒溫水浴鍋中保溫6 h，冷卻后取上層清液50 mL，用EDTA標準液滴定。阻垢劑的阻垢率按下式計算：
S(%)＝100（Va－V0)/(Vb－V0)
式中，S為阻垢率，%；Va為加有阻垢劑并加熱保溫后樣品消耗EDTA量，mL；V0為不加阻垢劑但加熱保溫后樣品消耗EDTA量，mL；Vb為不加阻垢劑不加熱保溫時樣品消耗EDTA量，mL。
若非特別指明，阻垢率的測定條件為鈣離子濃度1 000mg/L，碳酸氫根離子濃度500 mg/L，pH值調至9，80 ℃下恒溫6 h。測定用藥品均為分析純?cè)噭?，?duì)照阻垢劑ATMP和HEDP為符合有關標準的工業品。
1.3紅外譜圖的測定
向合成的PESA樣品中加入少量乙醇使之沉析，于真空下干燥，然后與少量KBr混合并研磨，用NOCOLET 60SXB型紅外光譜儀(美)進行紅外分析。
2結果與討論
2.1PESA的合成
2.1.1合成反應及產品結構
PESA合成基本反應如下：
根據分子量的測試結果，具有最佳阻垢性能的PESA產品的分子量范圍為400～800。在此分子量范圍內，PESA產品的紅外譜圖如圖1。國內目前尚未見到關于研制PESA的報道。國外雖有關于PESA的專利公布，但未檢索到PESA的紅外譜圖，因而該譜圖尚缺乏參比對象。然而，從該譜圖上仍可得到一些寶貴信息。
可以看出，吸收波數為3 432.9 cm－1、1 604.8 cm－1、1 313 cm－1、1 115 cm－1、1 073 cm－1，所對應的官能團分別為OH、COOM、COOM、COC、CH。由此可知，所制產品的分子結構中有與環氧琥珀酸相同的官能團，從而可以推測所得產品即是聚環氧琥珀酸，其n值在3～6之間。
2.1.2CatA用量與產物阻垢率的關系
在保持馬來酸酐用量和其它合成條件不變的情況下，測定了CatA用量與所得產物阻垢率的關，阻垢劑加入量為2mg/L和10 mg/L時的測試結果如圖2。由實驗可知，在CatA實驗用量范圍內，產物均具有一定阻垢效果，但從低劑量阻垢效果看，CatA用量取單體用量的2.5%～3.6%為好。
2.1.3CatB用量與產物阻垢率的關系
在CatA用量為單體MA質量的2.5%，改變CatB用量，其它合成條件均不變的情況下，產品阻垢性能的測試結果如圖3。
當CatB用量為0時，所得產品無阻垢作用。當CatB用量逐漸增加時，產品的阻垢率開始時隨CatB用量的增加而增大，當CatB用量增加到一定值后再繼續增加時，所得產品的阻垢率不但不繼續增大，反而有減小的趨勢，即產品阻垢率與CatB用量并非成正比。為使終產品具有較好的阻垢能力，CatB的用量范圍取單體MA用量的1.0%～5.0%為宜。
2.1.4CatC用量與產物阻垢率的關系
CatC的實驗結果如圖4所示。當反應體系中未加入CatC時，所生成的環氧琥珀酸處于相對穩定狀態，沒有PESA生成，因而沒有阻垢作用。當CatC加入量增加到一定值時，體系中開始發生劇烈反應，生成淡黃色的粘性產物PESA。根據阻垢性能測定所得出的產品最佳阻垢區域，對應的CatC的適宜加入量應為4.0%～7.5%。
2.1.5聚合反應pH值與產物阻垢率的關系
在聚合反應過程中，控制反應體系的pH值是十分重要的。本實驗在前述實驗的基礎上，改變NaOH加入量，合成出一批產品并測定產品阻垢性能，其結果如圖5所示?？梢钥闯?，體系的pH值控制在5.0～7.0為好。
2.1.6聚合反應溫度與產物阻垢率的關系
實驗數據表明，溫度控制對聚合反應十分重要。當溫度在60 ℃以下時，反應幾乎不能進行。而當溫度提高到105 ℃以上時，反應劇烈且難以控制，所得聚合物的阻垢率有所降低。因此，反應溫度應當控制在65～100 ℃范圍內。
2.1.7合成PESA的最佳工藝條件
影響反應最終產物阻垢性能的因素很多，而以CatA、CatB、CatC的用量以及體系pH值和反應溫度控制的影響最大。綜合以上實驗結果，合成阻垢劑PESA所需的最佳反應條件為：CatA用量2.5%～3.6%，CatB用量1.0%～5.0%，CatC用量4.0%～7.5%，pH值5～7，反應溫度65～100 ℃。
2.2PESA的阻垢性能
2.2.1PESA用量

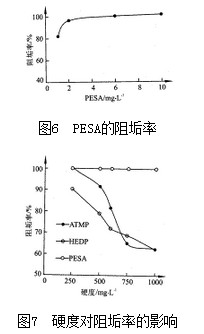

在溫度80 ℃，加熱時間6h的實驗條件下，測定了PESA在pH值為9.0，鈣離子濃度為1000 mg/L,碳酸氫根濃度為500 mg/L的高堿高固水中的阻垢性能。測試結果(圖6)表明，極小劑量的PESA即可以達到很好的阻垢效果。PESA用量為10 mg/L時的阻垢率實驗結果與文獻報道的相似條件下的測試結果相近〔1〕。
2.2.2硬度對阻垢效果的影響
在阻垢劑使用劑量10 mg/L，pH為9.0，溫度為80 ℃，堿度為500 mg/L，加熱時間為6h的實驗條件下，測定了鈣離子濃度對PESA阻垢性能的影響，并與阻垢劑氨基三甲叉膦酸和HEDP在相同條件下進行對，測試結果如圖7。試驗結果說明，目前已獲得廣泛應用的阻垢劑ATMP和HEDP在鈣離子濃度較低時具有較高的阻垢性能，但當鈣離子濃度增加時，它們的阻垢率迅速降低。然而，在所有測試條件下，甚至鈣離子濃度高達1000 mg/L時，PESA的阻垢率仍很高。
2.2.3堿度對阻垢效果的影響
在鈣離子濃度為250 mg/L，pH值為9.0，溫度為80 ℃，阻垢劑用量為10 mg/L，恒溫時間為6h的實驗條件下，PESA、HEDP和ATMP的阻垢性能隨溶液堿度變化的情況如圖8所示?？梢钥闯?，當堿度在500 mg/L以下時，三種阻垢劑的阻垢性能都很好。但是，當水的堿度進一步升高時，阻垢劑ATMP和HEDP的阻垢性能降低，而PESA在所有堿度下都保持了100%的阻垢率。這一實驗結果說明，PESA具有很強的抗堿性。
3結論
1)在催化劑存在下，以馬來酸酐為原料，合成了無磷、非氮、生物降解性好和適用于高堿高固水系的綠色阻垢劑聚環氧琥珀酸PESA，得出最佳合成工藝條件和產品最佳阻垢作用的分子量范圍(400～800)及紅外譜圖。
2)合成的PESA具有用量小、阻垢性能優異及適用范圍廣等優點。在高堿高固水中，PESA阻垢率很高，明顯優于ATMP和HEDP等阻垢劑。http://www.virginiabeachheatingandair.com
